ELEMENTOS Y DEFINICIONES DE LA VENTANA DE EXCEL

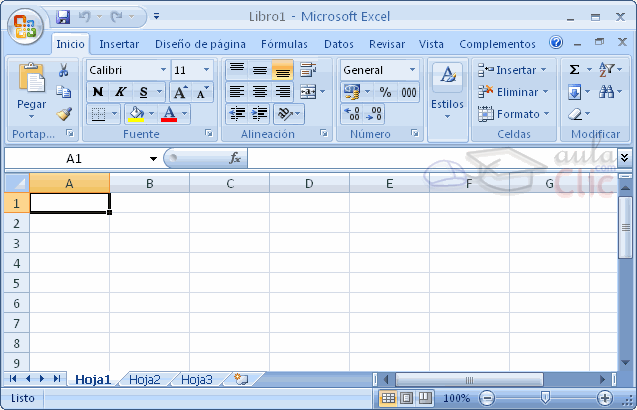

1 ELEMENTOS DE LA PANTALLA DE EXCEL. Al entrar en Excel nos aparecerá la siguiente ventana: En la que se distinguen las siguientes partes:




1. Barra de Inicio Rápido (Nueva característica en Office 2007).

2. Barra de Título de la ventana de Excel, incluye el nombre del libro abierto.

3. Botones clásicos de las ventanas de Windows (minimizar, maximizar y cerrar).

4.Agrupación de todas las Barras de Herramientas de Excel. Esta forma de presentar las barras de herramientas es otra de las nuevas características en Office 2007. Se dividen en fichas o etiquetas, la activa en la figura es la opción “Inicio” en la cual se incorporan todas las funciones referidas al formato. Con un doble clic sobre cualquiera de las etiquetas se ocultan las herramientas.

5. Conjunto de Herramientas agrupadas dentro de las fichas. En el caso de la figura se ven todas las herramientas “Formato” incorporadas dentro de la ficha “Inicio”.

6. Columnas de la hoja.

7. Filas de la hoja.

8. Celda activa.

9. Indica la celda activa

10 Asistente para funciones.

11. Hojas del libro, mediante estos controles podemos desplazarnos rápidamente por las hojas del libro e insertar nuevas hojas al libro.

12. Barra de desplazamiento horizontal que permite desplazar el contenido de de forma lateral.

13. Zoom sobre la hoja. Estos controles son nuevos y permiten ampliar o reducir el porcentaje de “zoom” de forma rápida y precisa.

14. Controles para cambiar la vista de la hoja.

15. Barra de estado. Muestra los mensajes que corresponden a lo que se está realizando. En este caso aparece listo, lo cual indica que el programa está preparado para que el usuario elija un comando o escriba datos en una celda. Además informa sobre el estado de las teclas de bloqueo de mayúsculas, bloqueo de números, etc.

area de trabajo


LOS LIBROS DE TRABAJO.

Los documentos en Excel se denominan libros. En esta nueva versión de Excel estos ficheros tendrán una extensión .xlsx a diferencia de versiones anteriores cuya extensión era .xls. Por supuesto que en esta nueva versión los tipos de ficheros antiguos son soportados. Excel es capaz, además, de guardar nuestros libros en otros formatos. Un libro está compuesto por varias hojas de cálculo. Es posible seleccionar varias hojas para realizar las mismas tareas en todas ellas de forma simultánea.
Cada vez que abramos un libro nuevo de trabajo se abrirá con tres hojas de cálculo.



La hoja activa aparece con el nombre en negrita. Haciendo clic en las etiquetas, es posible desplazarse entre las hojas de un libro. Operaciones con las hojas. Para organizar el libro de la manera más conveniente es posible insertar hojas nuevas, eliminar hojas, cambiar su nombre, moverlas, copiarlas, etc. También se puede organizar la pantalla usando varias ventanas para ver partes diferentes de una hoja, hojas distintas del mismo libro de trabajo o bien varios libros de trabajo.
Seleccionar varias hojas. Podemos seleccionar varias hojas para realizar las mismas tareas en todas ellas simultáneamente, como eliminar varias hojas en un solo paso o introducir los 5 mismos datos en varias hojas a la vez. Para seleccionar varias hojas se debe hacer clic en la etiqueta de la primera hoja y manteniendo pulsada la tecla Ctrl hacemos clic en la etiqueta de cada una de las hojas que queramos seleccionar. Esta forma de seleccionar las hojas la utilizaremos cuando las hojas a seleccionar no estén contiguas.
Cuando las hojas a seleccionar se encuentren contiguas lo haremos de la siguiente forma, se hace clic en la primera hoja que queramos seleccionar y manteniendo pulsada la tecla Shift se hace clic en la última hoja a seleccionar.
Desplazarse por las hojas en un libro de trabajo. La manera más sencilla de moverse a través del libro de trabajo es utilizar los botones de desplazamiento, que aparecen en la siguiente figura:


Estos controles no cambian la hoja activa, simplemente desplazan las etiquetas de las hojas que no se pueden mostrar. Si usted tiene a la vista todas las etiquetas estos controles no surtirán ningún efecto. En la siguiente imagen se muestra un ejemplo en el cual sólo se tiene a la vista la etiqueta de la “Hoja 1” en este caso estos controles nos permitirán ver las hojas ocultas por falta de espacio

Ejemplo de hoja electronica

Hoja de Calculo

Una hoja de cálculo es un programa que permite manipular datos numéricos y alfanuméricos dispuestos en forma de tablas (la cual es la unión de filas y columnas). Habitualmente es posible realizar cálculos complejos con fórmulas y funciones y dibujar distintos tipos de gráficas.
Uso
Debido a la versatilidad de las hojas de cálculo modernas, se utilizan a veces para hacer pequeñas bases de datos, informes, gráficos estadísticos, clasificaciones de datos, entre otros usos. Las operaciones más frecuentes se basan en cálculos entre celdas, las cuales son referenciadas respectivamente mediante la letra de la columna y el número de la fila, por ejemplo =B1*C1.

Orígenes de las hojas de cálculo
En 1961 se vislumbró el concepto de una hoja de cálculo electrónica en el artículo Budgeting Models and System Simulation de Richard Mattessich. Pardo y Landau merecen parte del crédito de este tipo de programas, y de hecho intentaron patentar (patente en EE.UU. número 4.398.249) algunos de los algoritmos en 1970. La patente no fue concedida por la oficina de patentes por ser una invención puramente matemática. Pardo y Landau ganaron un caso en la corte estableciendo que "algo no deja de ser patentable solamente porque el punto de la novedad es un algoritmo". Este caso ayudó al comienzo de las patentes de software.

Dan Bricklin es el inventor generalmente aceptado de las hojas de cálculo. Bricklin contó la historia de un profesor de la universidad que hizo una tabla de cálculos en un tablero. Cuando el profesor encontró un error, tuvo que borrar y reescribir una gran cantidad de pasos de forma muy tediosa, impulsando a Bricklin a pensar que podría replicar el proceso en un computador, usando el paradigma tablero/hoja de cálculo para ver los resultados de las fórmulas que intervenían en el proceso.

Su idea se convirtió en VisiCalc, la primera hoja de cálculo, y la "aplicación fundamental" que hizo que el PC (ordenador u computador personal) dejase de ser sólo un hobby para entusiastas del computador para convertirse también una herramienta en los negocios y en las empresas.

La primera hoja de calculo desarrollada en 1979 se llamaba visicalc creada para trabajar en la microcomputadora apple II inventada por Robert Frankston y Dan Bricklin; desarrollando después versiones para computadoras IBM compatibles lo que concreto su éxito comercial.
Tiempo después surgieron en el mercado programas de hoja de cálculo de diversas compañías entre las cuales podemos mencionar:
Wings
Supercalc
Múltipla
Full Impact
Lotur 1, 2, 3
Excel
Quatro
Works
De la lista anterior la única que ha prevalecido y se mantiene como la mas exitosa y vendida es Excel en sus diferentes versiones 4.0, 5.0, 7.0, 95, 97, 2000, XP 2003

Ejemplos de hojas de calculo
Calc, integrada en OpenOffice.org
Microsoft Excel, integrada en Microsoft Office
Gnumeric, integrada en Gnome Office
KSpread, de KOffice
Numbers, integrada en iWork de Apple
Lotus 1-2-3 integrada en Lotus SmartSuite

Hoja electronica

Hoja Electrónica

Una hoja de trabajo es un recurso en forma de matriz que se utiliza para organizar datos numéricos y realizar cómputos con ellos para llevar a cabo análisis financieros. Puede haber la necesidad de actualizar esos datos numéricos con cierta regularidad.

Una hoja electrónica de trabajo es un programado que emula en forma electrónica la hoja de trabajo. Reemplaza los tres instrumentos típicos de trabajo de un analista financiero: la hoja de trabajo en papel, el lápiz y la calculadora. La hoja de trabajo es reemplazada por un conjunto de celdas dispuestas en filas y columnas (matriz) cuyo contenido se guarda en la memoria principal de la computadora; el lápiz queda reemplazado por el teclado y la unidad de aritmética y lógica reemplaza la calculadora.

Las hojas electrónicas de trabajo aumentan grandemente la eficiencia, precisión y productividad del usuario. Una vez la hoja ha sido preparada, se pueden realizar comparaciones haciendo cambios en ella (qué pasa si...) y recalculando automáticamente a base de los valores nuevos que han sido entrados. Esto le deja más tiempo al usuario para realizar decisiones creativas.

Una hoja electrónica es muy útil cuando se utiliza para hacer contabilidad, gráficos de estadística, facturas, cotizaciones, proporcionalidades, entre otros.

Antecedes de las hojas electronicas

Varias informaciones acerca de los sistemas de información y algunas personas, confirman que la primera hoja electrónica, llamada Visicalc fue creada en el año 1978 por Daniel Bricklin, quien fue alumno de la facultad de negocios de Harvard, además cabe mencionar que fue él quien inventó las Hojas Electrónicas. Bricklin supuestamente estaba preparando una Hoja Electrónica para un HBS (caso de estudio) y para la creación de esta tenía dos alternativas 1.-Hacerlo a mano, o 2.-Usar una terminal de tiempo compartido que usaba un Mainframe. Bricklin, quería hacer un programa donde los usuarios obtuvieran la capacidad de visualizar una hoja cuadriculada tal y como los Contadores hacían a mano. Su visión era “una pizarra electrónica y una tiza electrónica en un aula”.

Para el verano de 1978, Bricklin ya había programado su primera versión ejecutable de su concepto. El programa le permitía al usuario insertar matrices de 5 columnas y 20 filas. La primera versión no era fácil de manejar y, debido a ésto Bricklin contrató a Bob Frankston, para así poder expandir la facilidad de uso del programa. Frankston expandió el programa a tal punto que redujo los requerimientos de éste, haciéndolo más poderoso y práctico para poder ser utilizado en un Microcomputador.

Durante el verano de 1978, Daniel Flystra se unió a Bricklin y a Frankston. Flystra era mercadologo y sugirió que el producto podría ser de gran demanda si pudiera correrse en un computador Apple Macintosh. Entre los tres formaron una compañía conocida por el nombre de Software Arts Corporation la cual fue fundada en enero de 1979 y era dirigida por Bricklin. En Abril de ese mismo año, la compañía comenzó a distribuir a Visicalc, cuyo nombre fue tomado de una abreviatura hecha de las palabras en inglés “Visible Calculator” (Calculadora Visible).

Visicalc se convirtió en un fenómeno en la época de los 80 e incentivó a muchos negociantes a comprar Computadores Personales (PC). Más de 1 millón de copias fueron vendidas durante la producción total de Visicalc.

Microsoft Office Excel

Microsoft Office Excel, más conocido como Microsoft Excel, es una aplicación para manejar hojas de cálculo. Este programa es desarrollado y distribuido por Microsoft, y es utilizado normalmente en tareas financieras y contables.

Microsoft comercializó originalmente un programa de hoja de cálculo llamado Multiplan en 1982, que se convirtió muy popular en los sistemas CP/M , pero en los sistemas MS-DOS perdió popularidad frente al Lotus 1-2-3. Microsoft publicó la primera versión de Excel para Mac en 1985, y la primera versión de Windows (numeradas 2-05 en línea con el Mac y con un paquete de tiempo de ejecución de entorno de Windows) en noviembre de 1987. Lotus fue lenta al llevar 1-2-3 para Windows y en 1988 Excel había comenzado a vender 1-2-3 y esto ayudó a Microsoft a alcanzar la posición de los principales desarrolladores de software para PC. Este logro, destronando al rey del mundo del software, solidificó a Microsoft como un competidor válido y mostró su futuro de desarrollo del software GUI. Microsoft empujó su ventaja con nuevas versiones regulares, cada dos años. La versión actual para la plataforma Windows es Excel 12, también denominada Microsoft Office Excel 2007. La versión actual para Mac OS X es la plataforma Microsoft Excel 2008.

A principios de 1993 , Excel se convirtió en el objetivo de una demanda por otra empresa que ya tenía a la venta de un paquete de software llamado "Excel" en el sector financiero. Como resultado de la controversia Microsoft estaba obligada a hacer referencia al programa como "Microsoft Excel" en todos sus comunicados de prensa oficiales y documentos jurídicos. Sin embargo, con el tiempo esta práctica ha sido ignorada, y Microsoft aclaró definitivamente la cuestión cuando se adquirió la marca del otro programa. Microsoft también alentó el uso de las letras XL como abreviatura para el programa, mientras que éste ya no es común, el icono del programa en Windows todavía consiste en una estilizada combinación de las dos letras, y la extensión de archivo por defecto del formato Excel es .xls.

Excel ofrece muchas interfaces de usuario ajustadas a las más nuevas hojas de cálculo electrónico, sin embargo, la esencia sigue siendo el mismo que en la hoja de cálculo original, VisiCalc: el programa muestra las celdas organizadas en filas y columnas, y cada celda contiene datos o una fórmula, con relativas o absolutas referencias a otras celdas.

Excel fue la primera hoja de cálculo que permite al usuario definir la apariencia de las hojas de cálculo (las fuentes, atributos de carácter y apariencia de las celdas). También introdujo recomputación inteligente de celdas, donde celdas dependientes de otra celda que ha sido modificada, se actualizan al instante (programas de hoja de cálculo anterior recalculaban la totalidad de los datos todo el tiempo o esperaban para un comando específico del usuario). Excel tiene una amplia capacidad gráfica, y permite a los usuarios realizar la combinación de correspondencia.

Cuando Microsoft primeramente empaquetó Microsoft Word y Microsoft PowerPoint en Microsoft Office en 1993, rediseño las GUIs de las aplicaciones para la coherencia con Excel, el asesino de aplicación en el PC en el momento.

Desde 1993, Excel ha incluido Visual Basic para Aplicaciones (VBA), un lenguaje de programación basado en Visual Basic, que añade la capacidad para automatizar tareas en Excel y para proporcionar las funciones definidas por el usuario (UDF) para su uso en las hojas de trabajo. VBA es una poderosa anexión a la aplicación que, en versiones posteriores, incluye un completo entorno de desarrollo integrado (IDE). La grabación de macros puede producir código VBA para repetir las acciones del usuario, lo que permite la automatización de simples tareas. VBA permite la creación de formularios y controles en la hoja de trabajo para comunicarse con el usuario. Admite el uso del lenguaje (pero no la creación) de las DLL de ActiveX (COM); versiones posteriores añadieron soporte para los módulos de clase permitiendo el uso de técnicas de programación básicas orientadas a objetos.

La funcionalidad de la automatización proporcionada por VBA causó a Excel convertirse en un objetivo para virus en macros. Este fue un grave problema en el mundo corporativo hasta que los productos antivirus comenzaron a detectar estos virus. Microsoft tomó medidas tardíamente para prevenir el uso indebido mediante la adición de la capacidad para deshabilitar las macros

TOPOLOGIA DE REDES

Topología de red

La topología de red se define como la cadena de comunicación usada por los nodos que conforman una red para comunicarse. Un ejemplo claro de esto es la topología de árbol, la cual es llamada así por su apariencia estética, por la cual puede comenzar con la inserción del servicio de internet desde el proveedor, pasando por el router, luego por un switch y este deriva a otro switch u otro router o sencillamente a los hosts (estaciones de trabajo), el resultado de esto es una red con apariencia de árbol porque desde el primer router que se tiene se ramifica la distribución de internet dando lugar a la creación de nuevas redes o subredes tanto internas como externas. Además de la topología estética, se puede dar una topología lógica a la red y eso dependerá de lo que se necesite en el momento.

En algunos casos se puede usar la palabra arquitectura en un sentido relajado para hablar a la vez de la disposición física del cableado y de cómo el protocolo considera dicho cableado. Así, en un anillo con una MAU podemos decir que tenemos una topología en anillo, o de que se trata de un anillo con topología en estrella.

La topología de red la determina únicamente la configuración de las conexiones entre nodos. La distancia entre los nodos, las interconexiones físicas, las tasas de transmisión y los tipos de señales no pertenecen a la topología de la red, aunque pueden verse afectados por la misma.

Red en anillo


Red con topología de anilloTopología de red en la que cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación.

En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones.


En un anillo doble, dos anillos permiten que los datos se envíen en ambas direcciones. Esta configuración crea redundancia (tolerancia a fallos).

Ventajas [editar]Simplicidad de arquitectura.

Facilidad de configuración.

Facilidad de fluidez de datos

Desventajas [editar]Longitudes de canales limitadas.

El canal usualmente se degradará a medida que la red crece.

Lentitud en la transferencia de datos.


Red en bus

Red en topología de bus.Red cuya topología se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.

Red en estrella
De Wikipedia, la enciclopedia libre
Saltar a navegación, búsqueda

Red en topología de estrella.Una red en estrella es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de éste.

Dado su transmisión, una red en estrella activa tiene un nodo central activo que normalmente tiene los medios para prevenir problemas relacionados con el eco.

Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta topología. El nodo central en estas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes.

Ventajas [editar]Tiene los medios para prevenir problemas.
Si una PC se desconecta o se rompe el cable solo queda fuera de la red esa PC.
Fácil de agregar, reconfigurar arquitectura PC.
Fácil de prevenir daños o conflictos.
Permite que todos los nodos se comuniquen entre sí de manera conveniente.
El mantenimiento resulta mas económico y fácil que la topología bus
Desventajas [editar]Si el nodo central falla, toda la red se desconecta.
Es costosa, ya que requiere más cable que las topologías bus o anillo.
El cable viaja por separado del hub a cada computadora



Red en malla

Red con topología de malla.La topología en malla es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores.



Red en árbol

Red en topología de árbolTopología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones.

La topología en árbol puede verse como una combinación de varias topologías en estrella. Tanto la de árbol como la de estrella son similares a la de bus cuando el nodo de interconexión trabaja en modo difusión, pues la información se propaga hacia todas las estaciones, solo que en esta topología las ramificaciones se extienden a partir de un punto raíz (estrella), a tantas ramificaciones como sean posibles, según las características del árbol.

Los problemas asociados a las topologías anteriores radican en que los datos son recibidos por todas las estaciones sin importar para quien vayan dirigidos. Es entonces necesario dotar a la red de un mecanismo que permita identificar al destinatario de los mensajes, para que estos puedan recogerlos a su arribo. Además, debido a la presencia de un medio de transmisión compartido entre muchas estaciones, pueden producirse interferencia entre las señales cuando dos o más estaciones transmiten al mismo tiempo.

Ventajas de Topología de Árbol [editar]El Hub central al retransmitir las señales amplifica la potencia e incrementa la distancia a la que puede viajar la señal.
Se permite conectar más dispositivos gracias a la inclusión de concentradores secundarios.
Permite priorizar y aislar las comunicaciones de distintas computadoras.
Cableado punto a punto para segmentos individuales.
Soportado por multitud de vendedores de software y de hardware.
Desventajas de Topología de Árbol [editar]Se requiere mucho cable.
La medida de cada segmento viene determinada por el tipo de cable utilizado.
Si se viene abajo el segmento principal todo el segmento se viene abajo con él.
Es más difícil su configuración.
Obtenido de "http://es.wikipedia.org/wiki/Red_en_%C3%A1rbol"

sistema operativo de red

Un sistema operativo de red (Network Operating System) es un componente software de una computadora que tiene como objetivo coordinar y manejar las actividades de los recursos del ordenador en una red de equipos. Consiste en un software que posibilita la comunicación de un sistema informático con otros equipos en el ámbito de una red.

Dependiendo del fabricante del sistema operativo de red, tenemos que el software de red para un equipo personal se puede añadir al propio sistema operativo del equipo o integrarse con él. Netware de Novell es el ejemplo más familiar y famoso de sistema operativo de red donde el software de red del equipo cliente se incorpora en el sistema operativo del equipo. El equipo personal necesita ambos sistema operativos para gestionar conjuntamente las funciones de red y las funciones individuales.

Las características del protocolo TCP
TCP (que significa Protocolo de Control de Transmisión) es uno de los principales protocolos de la capa de transporte del modelo TCP/IP. En el nivel de aplicación, posibilita la administración de datos que vienen del nivel más bajo del modelo, o van hacia él, (es decir, el protocolo IP). Cuando se proporcionan los datos al protocolo IP, los agrupa en datagramas IP, fijando el campo del protocolo en 6 (para que sepa con anticipación que el protocolo es TCP). TCP es un protocolo orientado a conexión, es decir, que permite que dos máquinas que están comunicadas controlen el estado de la transmisión.
Las principales características del protocolo TCP son las siguientes:

TCP permite colocar los datagramas nuevamente en orden cuando vienen del protocolo IP.
TCP permite que el monitoreo del flujo de los datos y así evita la saturación de la red.
TCP permite que los datos se formen en segmentos de longitud variada para "entregarlos" al protocolo IP.
TCP permite multiplexar los datos, es decir, que la información que viene de diferentes fuentes (por ejemplo, aplicaciones) en la misma línea pueda circular simultáneamente.
Por último, TCP permite comenzar y finalizar la comunicación amablemente.
Pensemos los módulos del software de protocolos en una pila vertical constituida por capas. Cada capa tiene la responsabilidad de manejar una parte del problema.

LAS CAPAS CONCEPTUALES DEL SOFTWARE DE PROTOCOLOS

Pensemos los módulos del software de protocolos en una pila vertical constituida por capas. Cada capa tiene la responsabilidad de manejar una parte del problema.



RED

Conceptualmente, enviar un mensaje desde un programa de aplicación en una maquina hacia un programa de aplicaciones en otra, significa transferir el mensaje hacia abajo, por las capas sucesivas del software de protocolo en la maquina emisora, transferir un mensaje a través de la red y luego, transferir el mensaje hacia arriba, a través de las capas sucesivas del software de protocolo en la maquina receptora.

En la practica, el software es mucho más complejo de lo que se muestra en el modelo. Cada capa toma decisiones acerca de lo correcto del mensaje y selecciona una acción apropiada con base en el tipo de mensaje o la direcciónde destino. Por ejemplo, una capa en la maquina de recepción debe decidir cuándo tomar un mensaje o enviarlo a otra maquina. Otra capa debe decidir que programa de aplicación deberá recibir el mensaje.

Para entender la diferencia entre la organización conceptual del software de protocolo y los detalles de implantación, consideremos la comparación de la figura 2 . El diagrama conceptual (A) muestra una capa de Internet entre una capa de protocolo de alto nivel y una capa de interfaz de red. El diagrama realista (B) muestra el hecho de que el software IP puede comunicarse con varios módulos de protocolo de alto nivel y con varias interfaces de red.

Aun cuando un diagrama conceptual de la estratificación por capas no todos los detalles, sirven como ayuda para explicar los conceptos generales. Por ejemplo el modelo 3 muestra las capas del software de protocolo utilizadas por un mensaje que atraviesa tres redes. El diagrama muestra solo la interfaz de red y las capas de protocolo Internet en los ruteadores debido a que sólo estas capas son necesarias para recibir, rutear y enviar los diagramas. Sé en tiende que cualquier maquina conectada hacia dos redes debe tener dos módulos de interfaz de red, aunque el diagrama de estratificación por capas muestra sólo una capa de interfaz de red en cada maquina.

Como se muestra en la figura, el emisor en la maquina original emite un mensaje que la capa del IP coloca en un datagrama y envía a través de la red 1. En las maquinas intermedias el datagrama pasa hacia la capa IP, la cual rutea el datagrama de regreso, nuevamente(hacia una red diferente). Sólo cuando se alcanza la maquina en el destino IP extrae el mensaje y lo pasa hacia arriba, hacia la capa superior del software de protocolos.

FUNCIONALIDAD DE LAS CAPAS

Una vez que se toma la decisión de subdividir los problemas de comunicación en cuatro subproblemas y organizar el software de protocolo en módulos, de manera que cada uno maneja un problema, surge la pregunta. "¿Qué tipo de funciones debe instalar en cada modulo?". La pregunta no es fácil de responder por varias razones. En primer lugar, un grupo de objetivos y condiciones determinan un problema de comunicación en particular, es posible elegir una organización que optimice un software de protocolos para ese problema. Segundo, incluso cuando se consideran los servicios generales al nivel de red, como un transporte confiable es posible seleccionar entre distintas maneras de resolver el problema. Tercero, el diseño de una arquitectura de red y la organización del software de protocolo esta interrelacionado; no se puede diseñar a uno sin considera al otro.
